铁氟龙涂料耐高、低温性：铁氟龙涂层在短时间可耐320度，一般在-200度到260度之间可以连续使用，具有显著的热稳定性，它可以在冷冻温度下工作而不脆化，在高温下不融化。
不粘锅在运用的过程中，运用者假如用硬物(铁铲，钢丝球等)去刮，划它，造成涂层损伤而掉落。

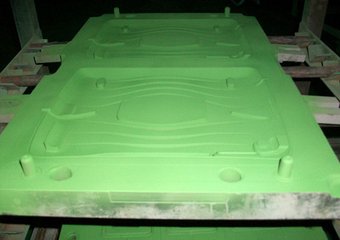

正所谓三分涂料七分装，说明晰涂料的涂装对涂料最终功能影响是占大部分的比例的，一份好的涂料，假如涂装施工不正确，也会呈现种种问题。 　　
1、适宜的底材 　　
每一款涂料都有延展性，缩短率，铁氟龙涂料相对其他涂料偏小，所以，需求喷涂的锅的原料也要相应缩短率的原料，加热的时分锅与铁氟龙涂料涂层一同同样的系数膨胀，冷却的时分，一同缩短，假如是缩短率不一样，就如一个胖子穿戴瘦子的衣服，很简单撑破，微观上便是涂层开裂。在挑选底材时分，铁的缩短率就比较大，铝的就适宜，顾客挑选不粘锅，建议挑选铝原料的不粘锅。 　　


2、工件前处理欠好 　　
铁氟龙表示特氟龙涂料涂层对工件的前处理有很高的要求，每一步都不能大意，都不做到位，例如：有没有脱油除脂，有没有喷砂，喷砂的要求粗糙度在2-3微米，这些前处理有没有做好在外观上是看不出来的，但是在段时刻能运用就简单呈现问题，咱们经常看到有顾客在购买不粘锅运用才几次，就呈现掉落，而商家不给于退货，掉落便是这个原因。 　　


3、底漆厚度，面漆厚度影响
铁氟龙涂料不是越厚就越好，当然也不是薄就好，要操控它的厚度。假如底漆喷的太厚，在底漆烘干过程中底漆溶剂蒸发慢，没有完全蒸发出来，待再涂上面漆，在固化过程中，底漆的溶剂就会把面漆鼓起来，便是起泡，有时分，咱们肉眼看不出的泡，其实便是微小的泡，相当于把面漆和底漆阻隔开了。假如底漆喷得太薄，由于底漆成分主要是粘结工件与面漆的作用，底漆太薄，它的附着力下降，面漆简单掉落。 面漆喷太厚，表面的涂料流展不开，流平欠好，导致涂料在固化后起皱纹，稍微用外力，它就会掉落。 　　
假如太薄，涂层不粘性不佳，不粘锅的运用寿数短。


4、固化温度和时刻
　　温度太低或许烘烤的时刻短，涂层的PTFE没有熔化，结合力差，外观开看，色彩发白，硬度低，附着力很差。温度太高或许烘烤的时刻长，涂层偏黄，无光泽，特氟龙已经被碳化，运用的寿数大大得缩短。
