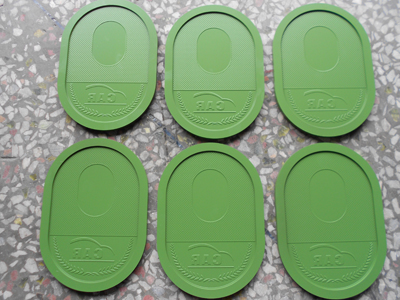

1、使用特氟龙涂料前底材要选好。每一款涂料都有延展性，缩短率，特氟龙涂料相对其他涂料偏小，所以，需求喷涂的锅的原料也要相应缩短率的原料，加热的时分锅与特氟龙涂料涂层一同同样的系数膨胀，冷却的时分，一同缩短　　

2、工件要处理好。特氟龙涂料涂层对工件的前处理有很高的要求，要确定好工件有没有脱油除脂，有没有喷砂，喷砂的要求粗糙度在2-3微米。　

​

3、底漆厚度、面漆厚度要适中。特氟龙涂料不是越厚就越好，当然也不是薄就好，要操控它的厚度。底漆太厚，在底漆烘干过程中底漆溶剂蒸发慢，没有完全蒸发出来，待再涂上面漆，在固化过程中，底漆的溶剂就会把面漆鼓起来，便会起泡。底漆太薄，由于底漆成分主要是粘结工件与面漆的作用，它的附着力下降，面漆会简单掉落。 面漆太厚，表面的涂料流展不开，流平欠好，导致涂料在固化后起皱纹，稍微用外力，它就会掉落。面漆太薄，涂层不粘性不佳，不粘锅的运用寿数短。
4、控制好固化温度和时刻。温度太低或许烘烤的时刻短，涂层的PTFE没有熔化，结合力差，外观开看，色彩发白，硬度低，附着力很差。温度太高或许烘烤的时刻长，涂层偏黄，无光泽，特氟龙已经被碳化，运用的寿数大大得缩短。
